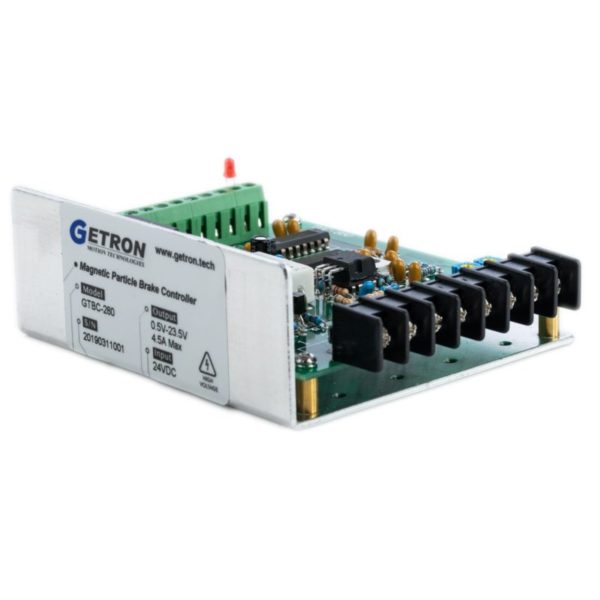

GTBC-880 磁粉煞車控制器
GTBC-880為一款工業用磁粉煞車控制器, 具備連續穩定且線性之可調輸出, 輸出範圍為0.5V-23.5V之間. 可以應用於扭力負載裝置或張力控制等領域.
規格:
- Input Power: 24VDC (需搭配100-150W之電源供應器)
- Output Voltage: 0.5V – 23.5V
- Output Current: 4.5A
- Control Interface: 0-10V
- Description
- 產品接腳說明
- 產品應用示意圖
- 產品尺寸圖
- 相關文件下載
Description
GTBC-880為一款工業用磁粉煞車控制器. 具備以下特點:
- 簡單方便, 隨插即用, 適用各家磁粉煞車器
- 自帶+10V參考電壓, 可簡易透過一個可調電阻即可搭配使用
- 控制方式為0-10V, 亦可連接PLC做張力控制相關應用
- 輸出電壓範圍亦可透過旋鈕做最大與最小輸出電壓範圍調整
規格:
- Input Power: 24VDC (需搭配100-150W之電源供應器)
- Output Voltage: 0.5V – 23.5V
- Output Current: 4.5A
- Control Interface: 0-10V
電路保護功能:
- Short circuit protection for Output PIN
- 輸出負載短路時, 控制器會自動關閉, 此時LED熄滅. 使用者需要將控制器斷電5秒後重啟, 控制器即可恢復正常運作狀態
產品接腳說明

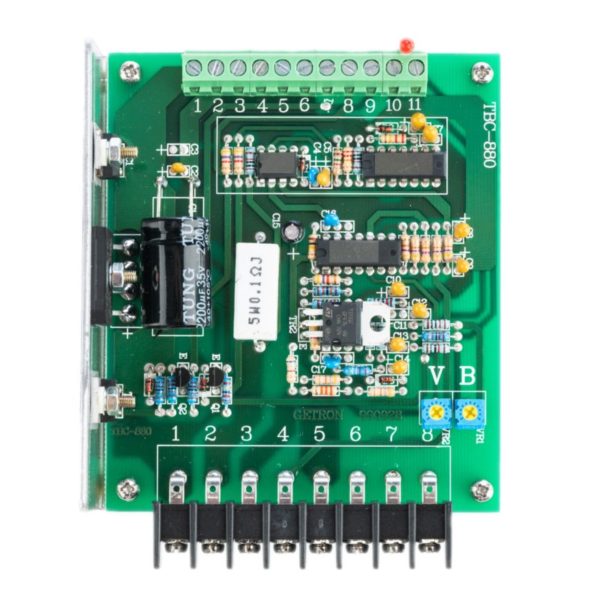

一. 產品接腳說明:
- 美規端子
| PIN Name | Description | |
| Control | +OUTPUT | 輸出至磁粉煞車 |
| -OUTPUT | 輸出至磁粉煞車 | |
| +10V OUTPUT | +10V 參考電壓 | |
| +VREF | 輸入控制端+ | |
| -VREF | 輸入控制端- | |
| NC | ||
| NC | ||
| NC |
- 歐規端子
| PIN Name | Description | |
| Power |
1 | Power Input +24VDC |
| 2 | Power Input GND | |
| 3 | ||
| 4 | ||
| 5 | ||
| 6 | ||
| 7 | ||
| 8 | ||
| 9 | ||
| 10 | Power LED | |
| 11 | Power LED |
產品應用示意圖
一. 產品接線圖:
- GTBC-880搭配VR 10K做扭力調整
- GTBC-880搭配PLC輸出0-10V做扭力調整
產品尺寸圖
一. 產品尺寸圖:
