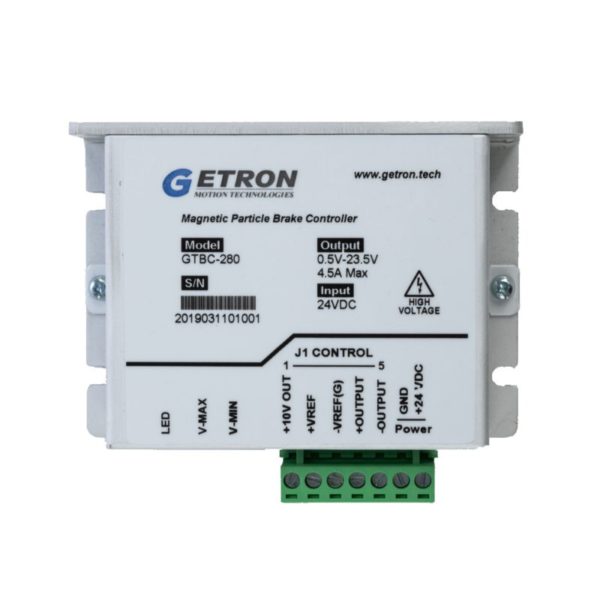

DSC_2164-去背至中

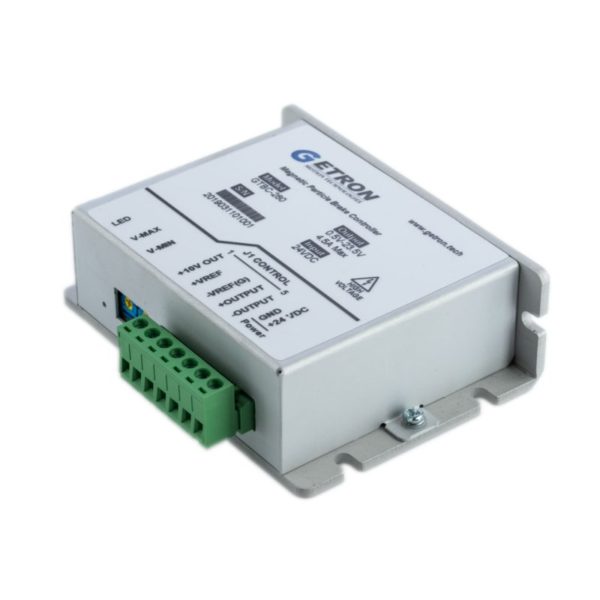

DSC_2162-去背至中

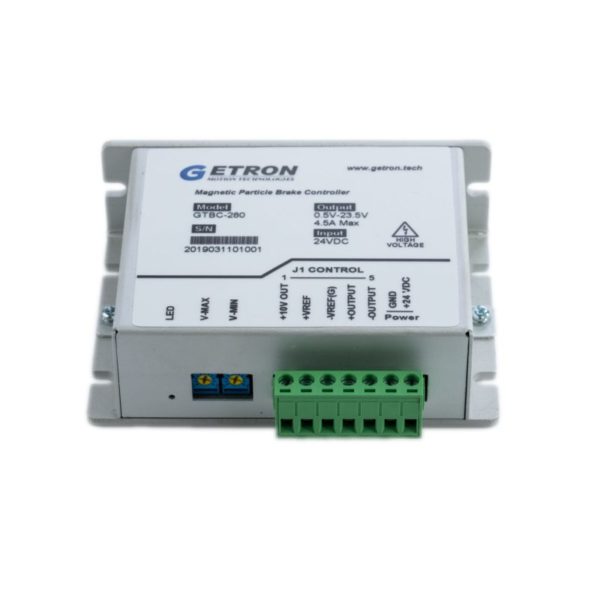

DSC_2165-去背至中

GTBC-280 磁粉煞車控制器

GTBC-280為一款工業用磁粉煞車控制器, 具備 連續.穩定.線性 之可調輸出, 輸出範圍介於0.5V-23.5V之間. 本產品可應用於張力控制或扭力負載等領域.

規格:

  • Input Power: 24VDC (需搭配100-150W之電源供應器)
  • Output Voltage: 0.5V – 23.5V
  • Output Current: 4.5A
  • Control Interface: 0-10V



分類:

描述

GTBC-280為一款工業用磁粉煞車控制器. 具備以下特點.

  1. 簡單方便, 隨插即用, 適用各家磁粉煞車器.
  2. 自帶+10V參考電壓, 可簡易透過一個可調電阻(10K)即可搭配使用
  3. 控制方式為0-10V, 亦可連接PLC做張力控制相關應用
  4. 輸出電壓範圍亦可透過旋鈕做最大與最小輸出範圍之調整

規格:

  • Input Power: 24VDC (需搭配100-150W之電源供應器)
  • Output Voltage: 0.5V – 23.5V
  • Output Current: 4.5A
  • Control Interface: 0-10V

電路保護功能:

  • Short circuit protection for Output PIN
  • 輸出負載短路時, 控制器會自動關閉, 此時LED熄滅. 使用者需要將控制器斷電5秒後重啟, 控制器即可恢復正常運作狀態

產品接腳說明

二. 產品腳位說明:

  PIN Name 功能描述
Control




 1 +10V OUTPUT DC 10V OUTPUT
2 +Vref 選擇外部控制電壓輸入+ 端 DC 0~10V
3 -Vref (GND) 選擇外部控制電壓輸入 – 端
4 +Output 磁粉剎車器或離合器 DC 24V
5 -Output 磁粉剎車器或離合器
Power

 6 GND 控制器電源DC 0V
7 +24VDC 控制器電源DC 24V

產品應用示意圖

一. 產品接線圖:

  • 使用10K VR控制磁粉煞車

  • 使用PLC 0-10V控制磁粉煞車

產品尺寸圖

一. 產品尺寸圖:

相關文件下載
