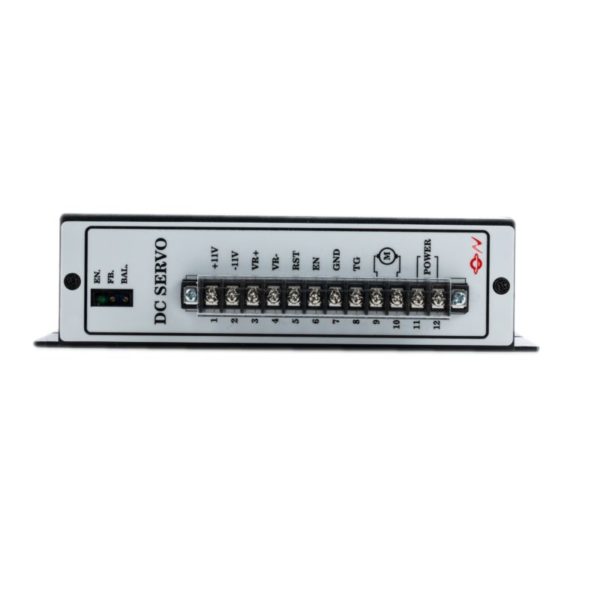

DSC_2150-去背至中

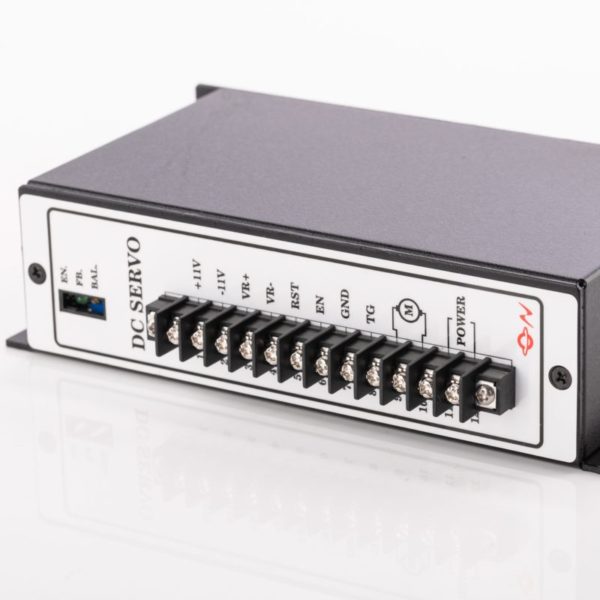

GTB-350-3

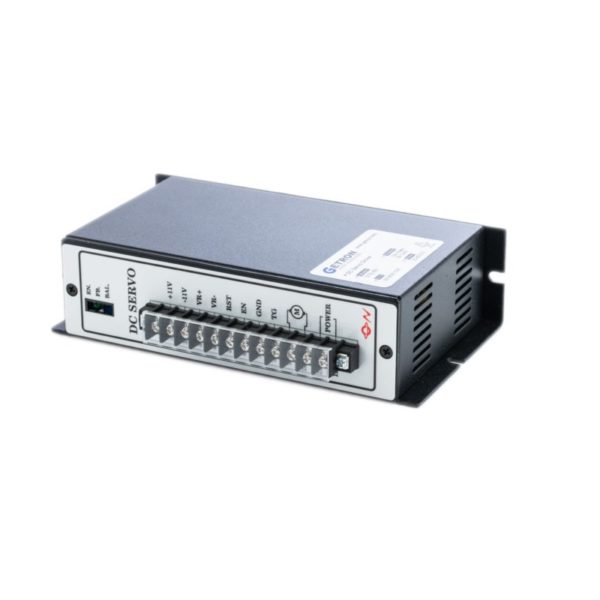

DSC_2151-去背至中

GTB-350 直流伺服驅動器

GTB-350具備優異的直流伺服馬達控制性能與異常保護機制, 完整實現電流環與速度環. 可應用速度控制與扭力控制等場域.

特性說明

  • 供電電壓： DC： 17~77V 或 AC： 12~55V。
  • 最大輸出350W。
  • 高性價比，容易使用。
  • 保護電路齊全包含: 過電壓 (OV) / 過電流 (OC)  / 低電壓 (UV)  / 短路保護（short protection）等。
  • 可使用定電流控制 / 驅動馬達作轉矩模式 （張力控制）。
  • 速度平穩低速扭力大 / 馬達可調至靜止。
  • 適用 2D，3D量測機台 / 放電加工機台。



Category:

Description

一. 產品簡介

本產品採用類比運算電路設計，達成高性能直流馬達驅動控制功能，並可驅動以下兩種類型馬達

  1. 直流馬達
  2. 直流伺服馬達（TG）



二. 特性說明

  • 供電電壓： DC： 17~77V 或 AC： 12~55V。
  • 最大輸出350W。
  • 高性價比，容易使用。
  • 保護電路齊全包含: 過電壓 (OV) / 過電流 (OC)  / 低電壓 (UV)  / 短路保護（short protection）等。
  • 可使用定電流控制 / 驅動馬達作轉矩模式 （張力控制）。
  • 速度平穩低速扭力大 / 馬達可調至靜止。
  • 適用 2D，3D量測機台 / 放電加工機台。



三. 驅動器規格說明

產品規格
輸入電源 （Supply Voltage） DC 17~77V，AC 12~55V
峰值電流 （Peak Current） 12A
最大連續電流 （Maximum Continuous Current） 6A
最低負載電感值（Minimum Load Inductance） 250uH
切換頻率 （Switching Frequency） 22kHz
使用環境溫度Temperature Range 0°C ~ 60°C
電源消耗 （Power Dissipation） 30W
產品淨重（Weight） 680g

產品接腳說明

一. 驅動器控制接腳定義
Pin Number Pin Name Description I/O Type
PIN 1 + 11V +11V for user application OUTPUT
PIN 2 -11V -11V for user application OUTPUT
PIN 3 REF + V command input ±10V VDC max INPUT
PIN 4 REF- INPUT
PIN 5 RST Fail Reset Up INPUT
PIN 6 EN Enable close with GND/Inhibit close with GND INPUT
PIN 7 GND Signal Ground GND
PIN 8 TG Tachometer Input (7V/ 1000rpm adjustable) INPUT
PIN 9 Motor + Motor + OUTPUT
PIN 10 Motor – Motor – OUTPUT
PIN 11 Power + DC： 17 – 77V AC： 12 – 55V INPUT
PIN 12 Power – GND INPUT

產品應用示意圖

一. 驅動器接線範例

  • 範例A： 速度模式 + TG



  • 範例B： 扭力限速模式



  • 範例C： 連接外部控制器

二. 驅動器歸零調整

產品尺寸圖

一. 驅動器安裝尺寸圖
